CB455-91压力水柜

本系列压力水柜适用于船舶及钻井平台上生活用淡水管系和卫生用水管系。

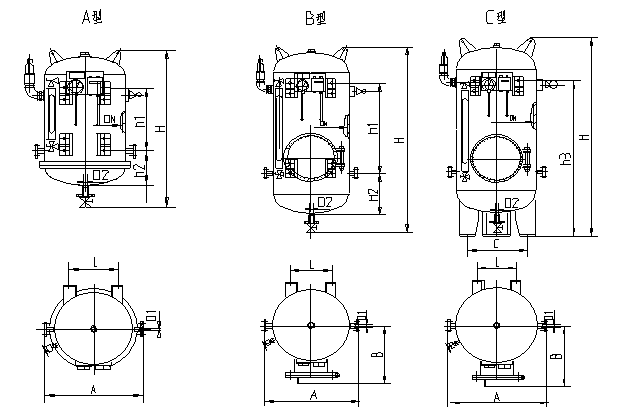

结构简图及型式

水柜基本尺寸:

型式 容积 m3 设计 压力 工作 压力 DN A B C D1 D2 h1 h2 h3 L H 质量 kg
MPa MPa mm
A 0.12 0.7 0.6 400 610     DN25 DN20 470 257   310 1450 127
0.20 500 708     596 280   325 1560 170
0.30 600 798     DN32 600 302   370 1631 215
B 0.50 700 910 625   830 307   425 1886 284
1.00 900 1100 726   DN40 DN25 950 442   525 2218 365
C 0.50 700 910 625 φ590 DN32 DN20     1337 425 1866 301
1.00 900 1100 726 φ630 DN40 DN25     1592 525 2171 401
1.50 1000 1146 676 φ700 DN40 DN25     1925 570 2599 554
2.00 1200 1400 877 φ840 DN50 DN25     1776 600 2502 654
3.00 1200 1400 877 φ840   DN25     2659 600 3420 813

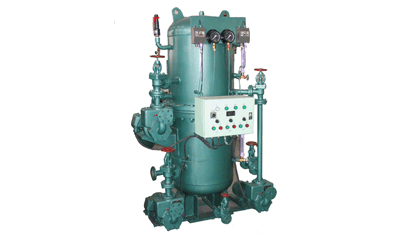

CB455-91压力水柜适用于船舶及钻井平台上生活用淡水管系以及卫生管系的水供水系统。CB455-91压力水柜适用于各类船舶海水以及淡水管系的供水系统。它是集淡水柜、海水柜、泵以及阀门的管道于一体,CB455-91压力水柜单元模块化,外形美观,结构紧凑,安装维修方便,是最理想的供水单元。CB455-91压力水柜装置符合船舶规范要求,适用于运送原油、石油及化学液体船舶的泵轴以及其它通过机舱水密舱壁处的轴系

CB455-91压力水柜使用前要通入一定压力的压缩空气,在水面上形成一定的气压,这样才能送到高处。

流体的能量有三种,动能、势能以及我们的压力能,三者总量不变,但可以相互转化。船上的水箱不会在顶上,所以CB455-91压力水柜不能利用势能、水箱里的水也是不流动的,所以动能也是可以忽略的,当CB455-91压力水柜中有一定的气压时,里面的水就具有一定的压力能,这样才能保证它的各个用水处有足够的出水压力。

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-2447146(总机)
